45张图解！网友全手工制作带遥控功放
目前社会科技发达，在我们享受着现成的产品和成果的时候，肯定还有很多朋友心中有着一种想要自己动手的热情，就像小时候自己做玩具或者搭积木的那股子劲头。而最近，小编在论坛上看到一位强人自己动手全手工制作X-A50电路架构MINI遥控放大器的帖子，他的这种DIY精神确实很值得赞赏，而且他为我们展示了详尽的制作过程图。在征得了作者同意后，小编将这篇帖子转到了这里，倒不是说广大网友都得费这么大劲去做一样比较复杂的东西，但倾注了自己的灵感，努力和汗水后，获得一项成果肯定是让人欣慰的，大家可以看看，参考娱乐一下也就行了，当然，也要大力支持我们这位狂热的作者兄弟。
本来在LJM兄那里买了套件,调试完后,把板子和变压器什么的往自己做的机箱里一放,感觉怎么放都不舒服,自己做的机箱太小了点,一个“邪恶”的想法就出来,干脆自己比着机箱自己做个全遥控的X-A50架构的放大器,于是测量了机箱的尺寸,第一步,先画图,仿真。

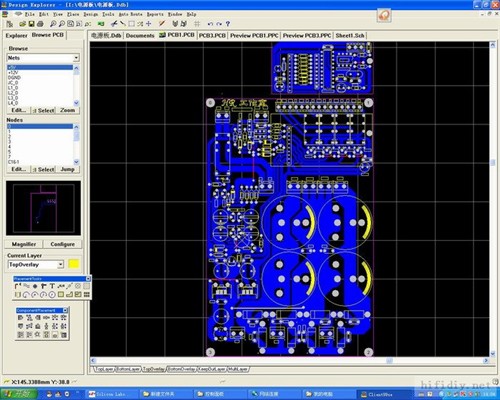

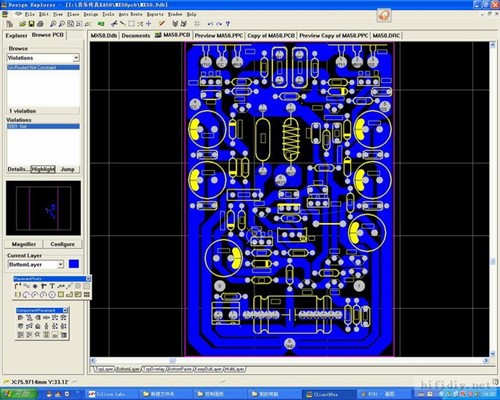

本人的习惯是,是自己要做的电路,不管他有多成熟,都要先仿真,了解各个点的参数,便于调试和学习,仿真出来性能是非常好的,工作原理海象同学已经分析的很到位了,我就不过多说了,PCB如下：第一块是电源板,上面完成所有功能,保护,切换,电机驱动等,第2块是放大板,采用一点接地。
做板第一步热转印。

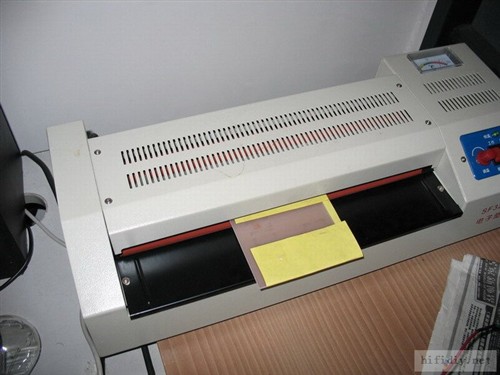

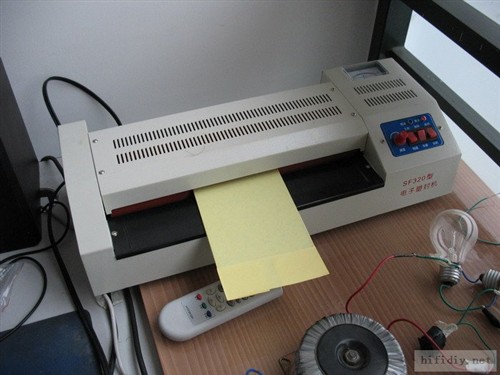

下面这个东西是我用的过塑机,非常好用,温度控制在150度左右.来回6-8次,就OK了。
下面，将4快板全部进行转印。

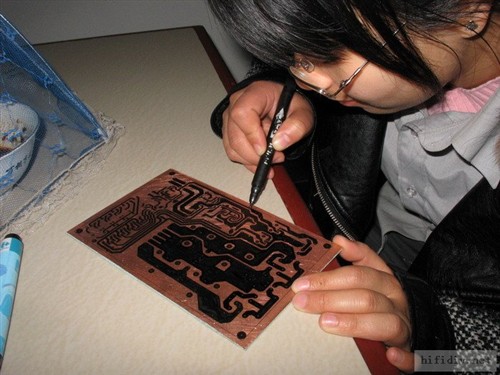

由于打印机粉已经不是很多,转印后效果不是很好，没有关系,可以用油性笔画下,这个可是个苦差,未来的LP也在帮忙。
|
|||
回复 TOP |
![八品[31655经验]](http://icon.zol.com.cn/bbs/detail/time_yueliang.gif){kind=icon}
![八品[31655经验]](http://icon.zol.com.cn/bbs/detail/time_star.gif){kind=icon}

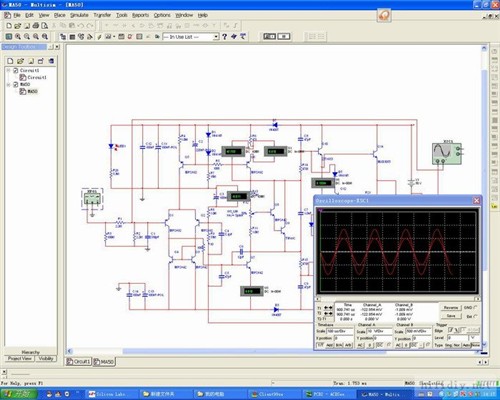

仿真图
电源板的仿真图
放大板的仿真图

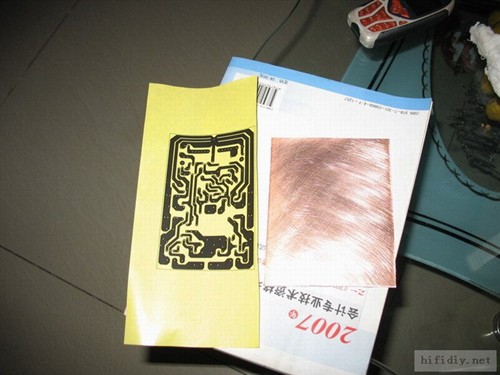

热转印所需材料
热转印所需材料
正在过塑中
转印效果图

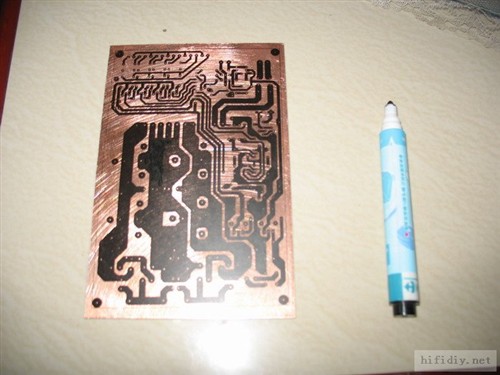

转印后的板和油性笔
正在进行深加工

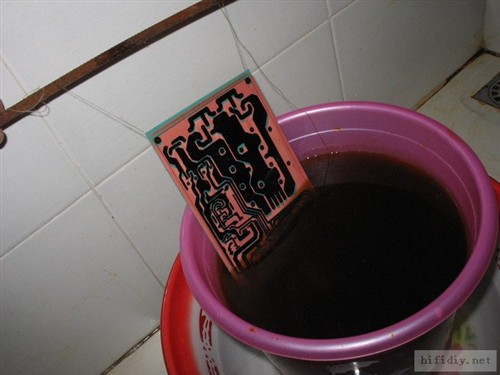

正在腐蚀中

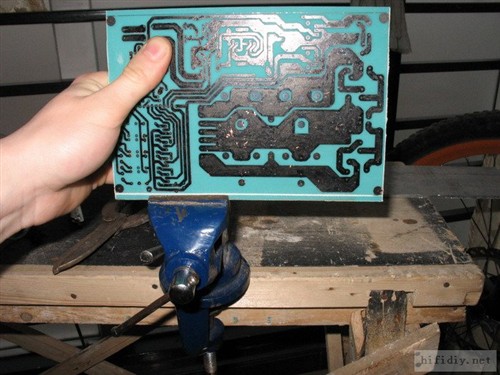

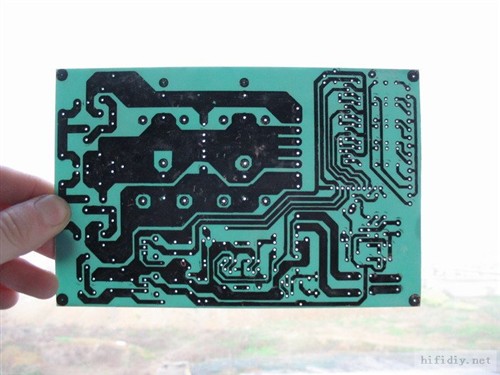

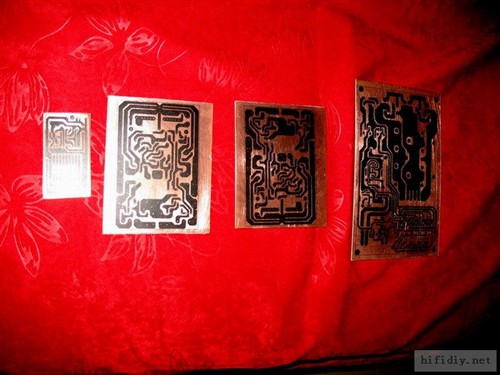

腐蚀过后的板

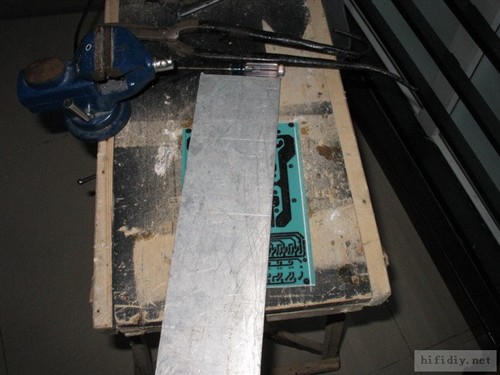

进行裁板
进行裁板

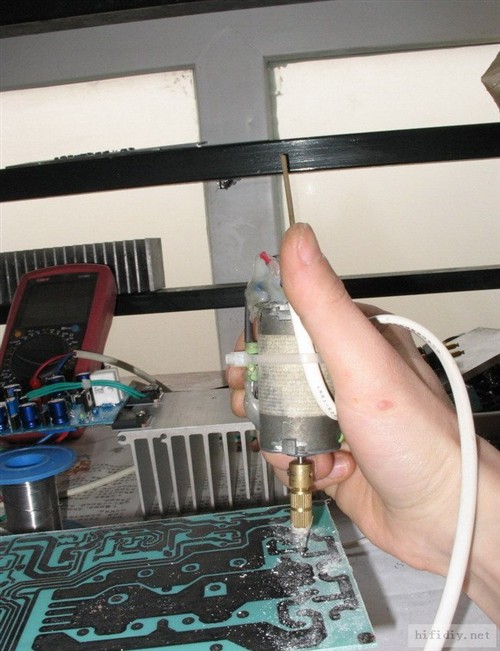

打孔中
检查一下

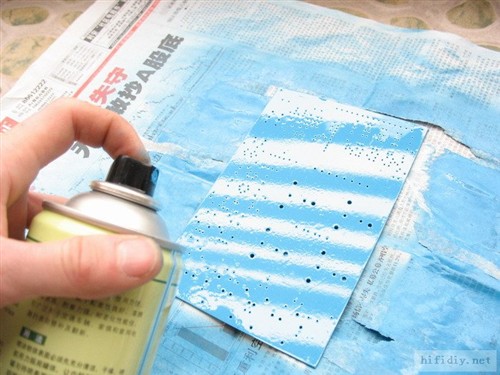

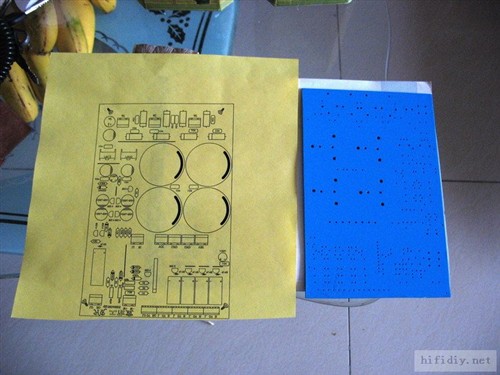

喷上一层薄薄的漆

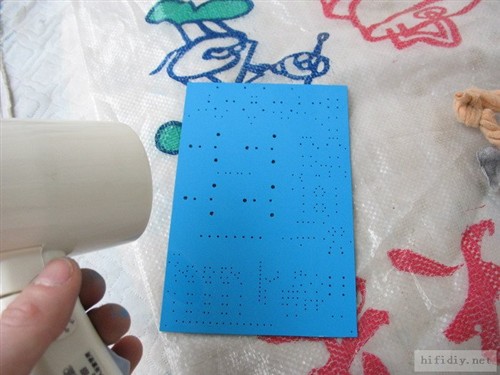

将它吹干

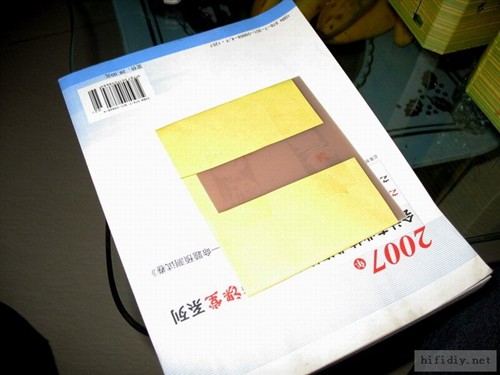

将它们对好
再次过塑

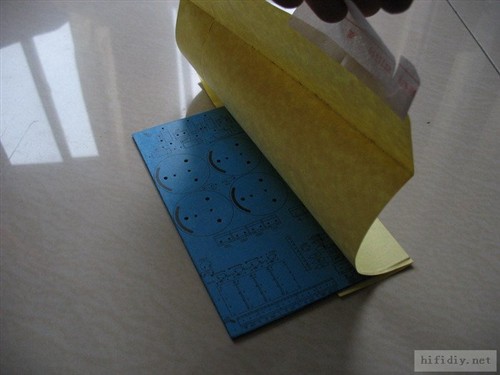

掀开看看效果

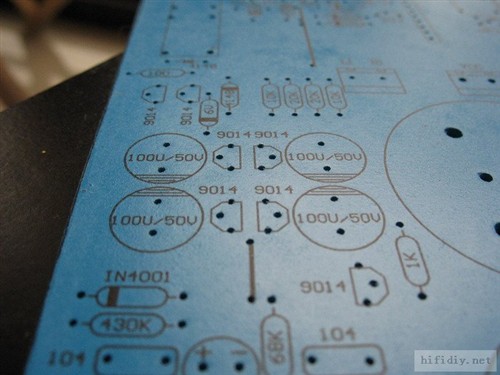

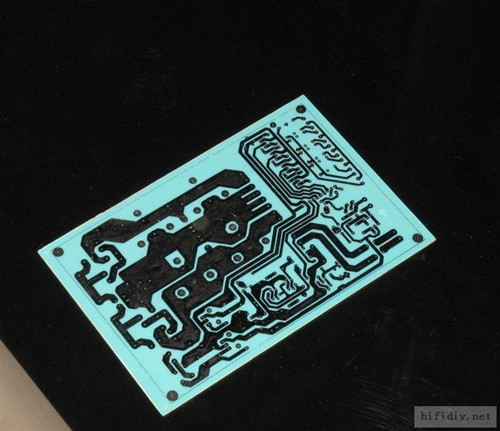

细节效果图

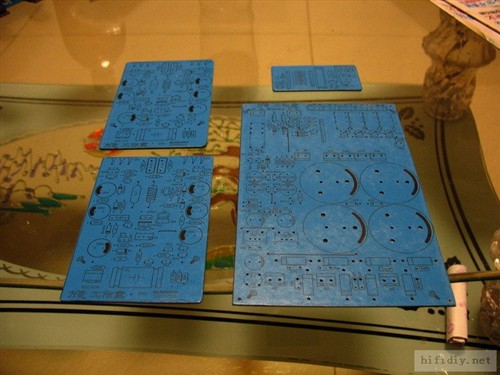

四张板的成品图
遥控器和读取系统

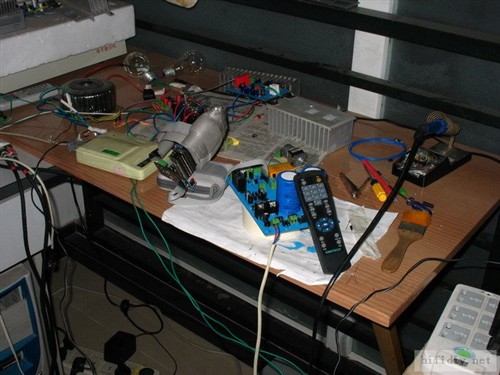

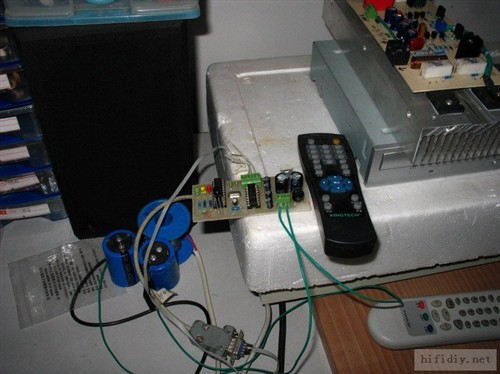

调试单片机部分

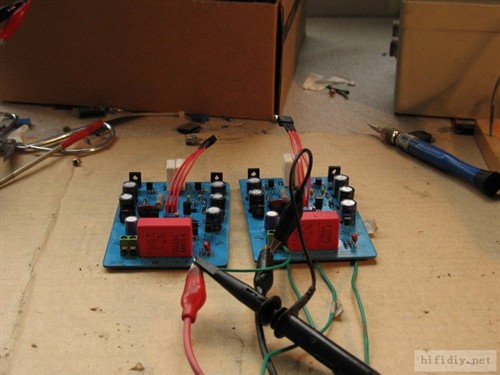

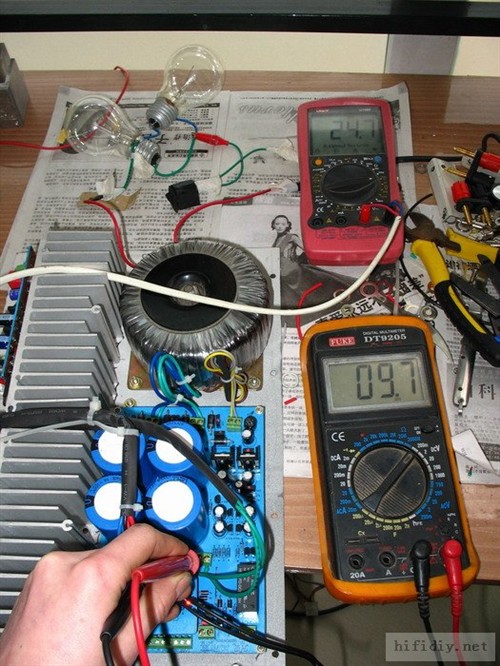

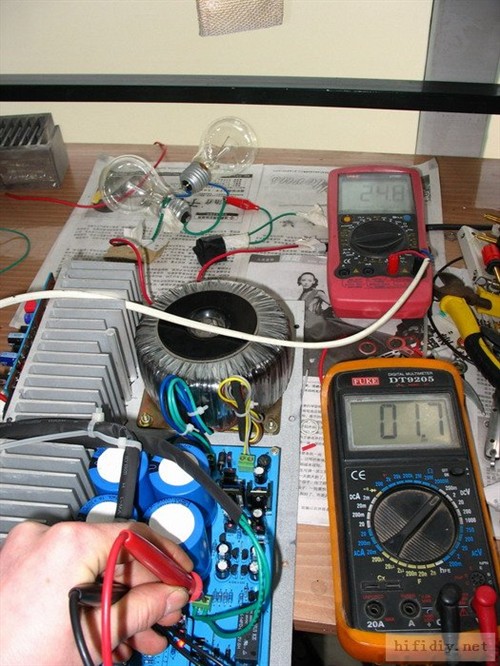

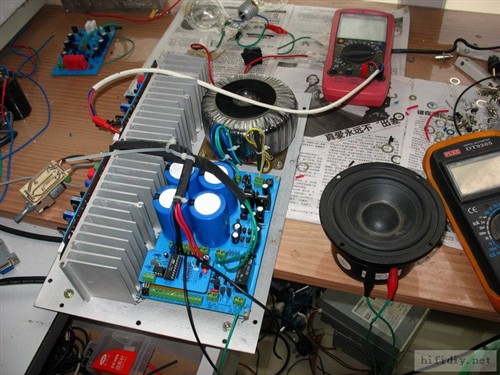

调试放大板

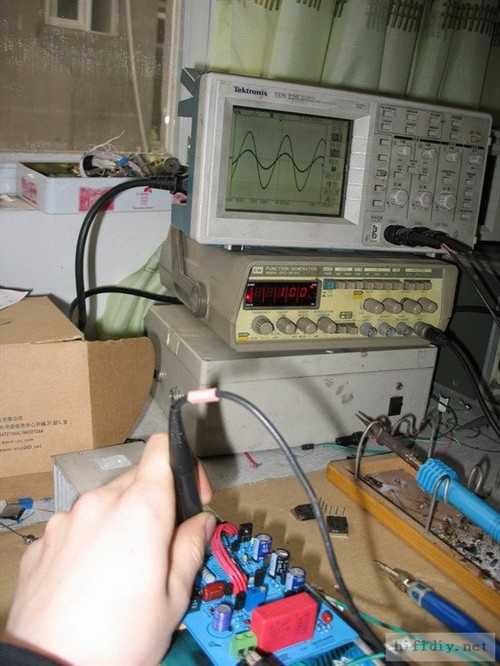

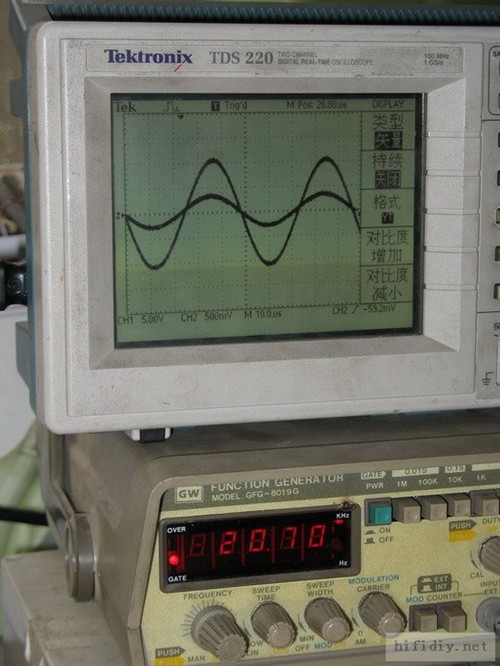

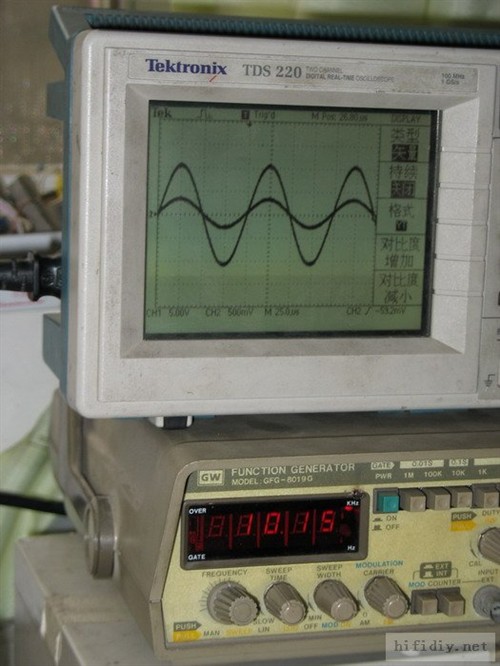

测试波形图

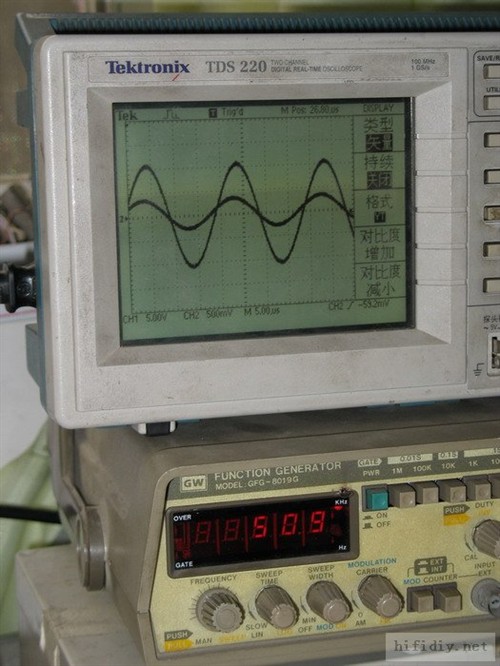

测试图
测试图（注意看显示数字）
测试图
机器布局图
机器布局图
箱体的前板
箱子后面的接口

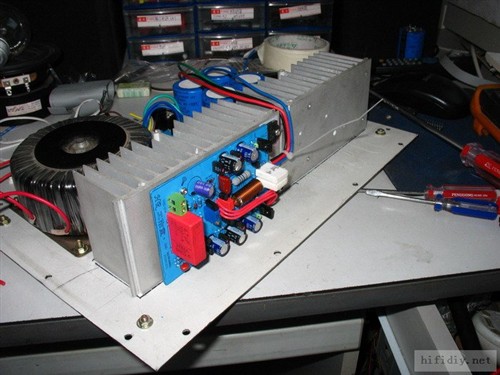

固定所有电路
近距离的看一下效果

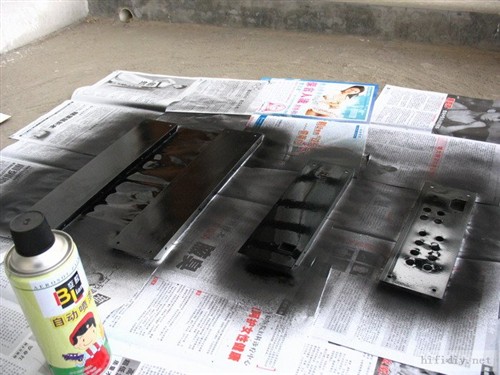

给机箱喷漆
布线
加电中
继续加电（看数字显示）
接上音频信号

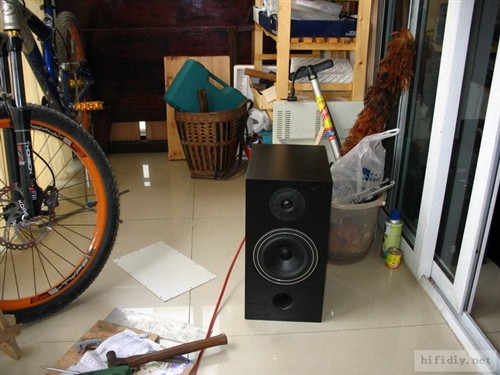

装箱之前先接上音箱享受一把

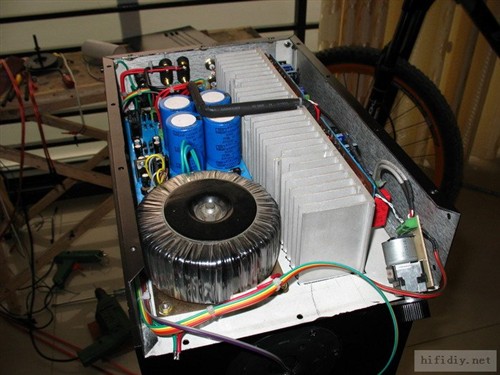

开始装箱
从这个角度看

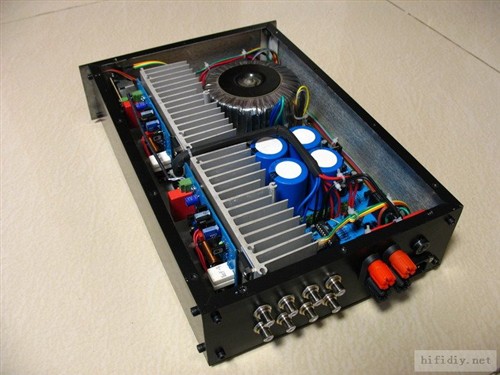

辛勤劳动的成果
看一下前面板
从后面看

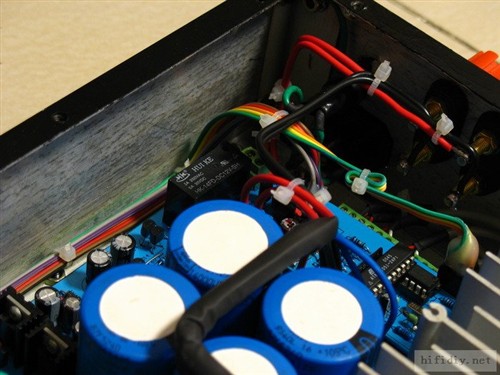

细节特写

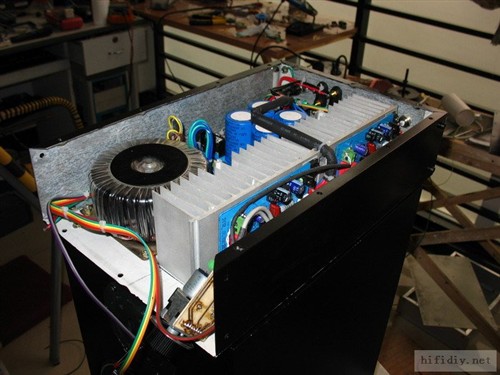

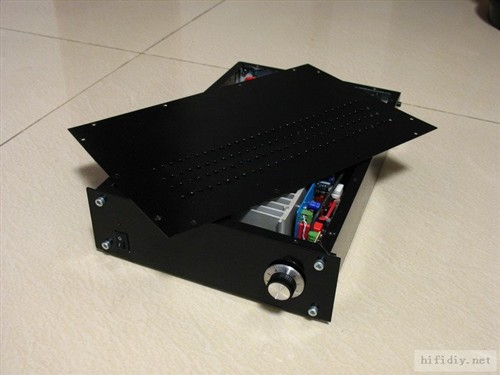

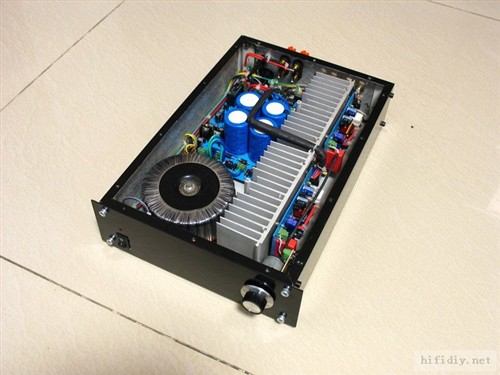

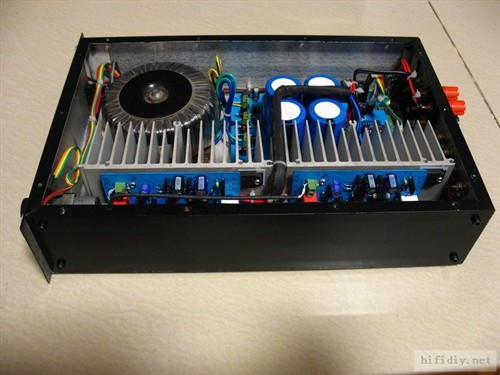

封箱之前

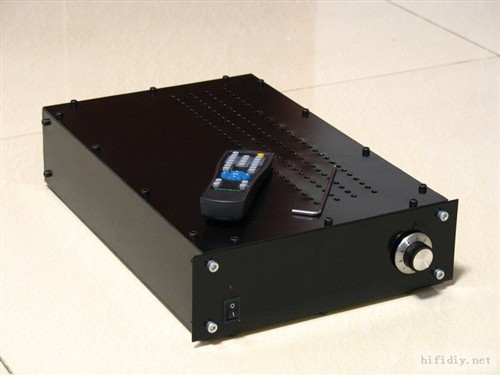

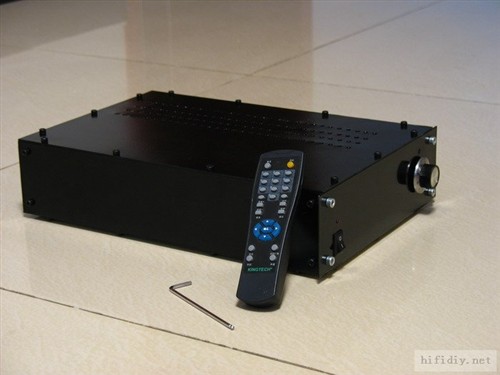

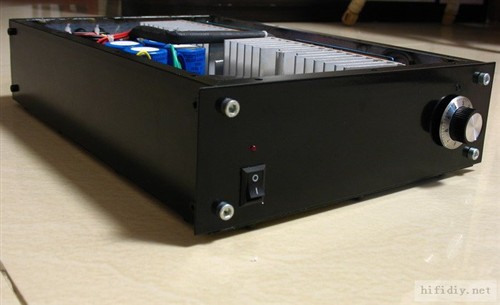

成品图一
成品图二
成品图三
